شیر توپی یا Ball Valve یکی از رایج‌ترین و پرکاربردترین شیرآلات صنعتی و ساختمانی است که به دلیل ساختار ساده، باز و بسته شدن سریع و قابلیت تحمل فشار بالا در بسیاری از سیستم‌های انتقال سیالات استفاده میشود. با وجود استحکام بالا، این شیرها نیز در طول زمان ممکن است دچار خرابی، نشتی یا افت عملکرد شوند. از این‌رو، آشنایی با علائم خرابی شیر توپی، روش‌های دقیق تعمیر و راهکارهای نگهداری صحیح نقش مهمی در کاهش هزینه‌های عملیاتی و افزایش عمر مفید سیستم خواهد داشت. در این مقاله، با رویکردی تخصصی و گام‌به‌گام به آموزش کامل تعمیر شیر توپی می‌پردازیم. همچنین علائم هشداردهنده خرابی این شیرها و نکات کلیدی برای افزایش دوام و کاهش احتمال خرابی نیز بررسی میشود. با راد پایپ همراه باشید.

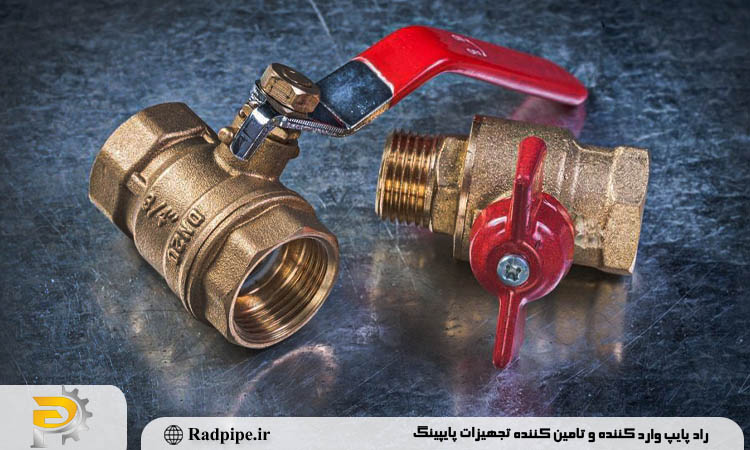

علائم خرابی شیر توپی (Ball Valve)؛ نشانه‌هایی که نباید نادیده گرفته شوند
خرابی در شیرهای توپی ممکن است به شکل‌های مختلفی بروز پیدا کند. شناسایی زودهنگام این علائم می‌تواند از خرابی کامل یا نشتی گسترده در سیستم جلوگیری کند.
-
نشتی از بدنه شیر
نشتی از اطراف بدنه معمولاً به دلیل خرابی اورینگ‌ها، ترک خوردگی بدنه، یا فرسایش در اتصال‌ها ایجاد میشود.
-
سفت شدن یا گیر کردن اهرم چرخشی
اگر شیر توپی به سختی باز یا بسته میشود، ممکن است گوی داخلی دچار رسوب، زنگ‌زدگی یا خرابی مکانیزم چرخش شده باشد.
-
عملکرد ناقص شیر (باز یا بسته نشدن کامل)
گاهی شیر در موقعیت میانی باقی می‌ماند که می‌تواند باعث اختلال در جریان سیال یا افزایش فشار شود. دلیل آن معمولاً آسیب به صندلی شیر یا خرابی گوی داخلی است.
-
نشتی از محل محور
در این حالت، آب یا سیال از محل دسته یا محور شیر خارج میشود که اغلب ناشی از فرسودگی پکینگ یا اورینگ است.
-
ایجاد صدای غیرطبیعی هنگام باز و بسته کردن شیر
صدای جیغ، خِرخر یا لرزش در زمان چرخش اهرم، معمولاً به‌دلیل وجود ذرات جامد در محفظه شیر یا شکستگی گوی است.
-
افت ناگهانی فشار یا دبی در سیستم
اگر فشار یا جریان سیستم افت کند و سایر اجزا سالم باشند، ممکن است نشتی داخلی یا نیمه‌باز ماندن شیر توپی عامل آن باشد.

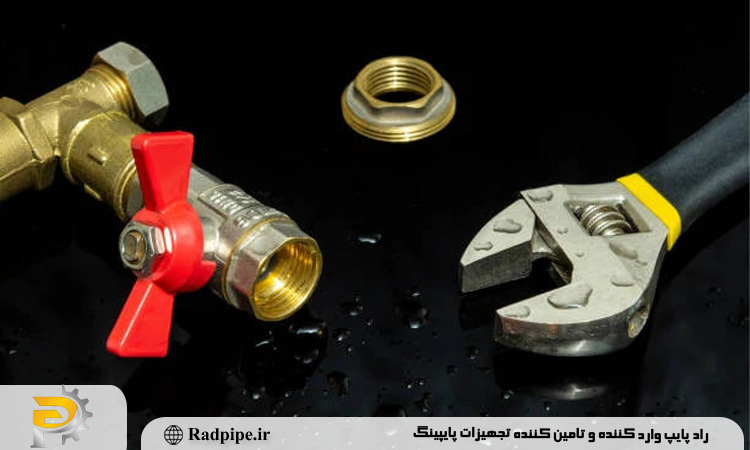

آموزش گام‌به‌گام تعمیر شیر توپی؛ راهنمای کامل برای رفع نشتی، تعویض قطعات و بازسازی عملکرد
در این بخش، مراحل استاندارد تعمیر شیر توپی را به‌صورت دقیق و لیست‌محور شرح می‌دهیم. پیشنهاد میشود تعمیر توسط فرد فنی یا تحت نظارت انجام شود.
مرحله ۱: قطع جریان سیال و تخلیه کامل فشار
- شیر ورودی و خروجی سیستم را ببندید.
- با استفاده از والوهای تخلیه یا شیرهای جانبی، فشار باقی‌مانده را از سیستم خارج کنید.
مرحله ۲: باز کردن شیر از لوله یا سیستم
- پیچ‌ها یا فلنج‌های اتصال شیر را باز کنید.
- شیر را به‌آرامی از مسیر خارج کرده و روی سطح صاف و تمیز قرار دهید.
مرحله ۳: باز کردن اجزای داخلی شیر توپی
- دسته یا اهرم شیر را باز کنید.
- مهره یا پین نگهدارنده دسته را جدا نمایید.
- درپوش شیر را با آچار باز کنید.
- گوی داخلی ، صندلی‌ها و پکینگ را خارج کنید.
مرحله ۴: بررسی و ارزیابی اجزای داخلی
- گوی را از نظر خش، ترک یا خوردگی بررسی کنید.
- صندلی‌های شیر معمولاً از جنس تفلون یا لاستیک هستند؛ اگر نرم‌شدگی، ترک یا تغییر شکل دیده شود باید تعویض شوند.
- اورینگ‌ها، واشرها و پکینگ‌ها را بررسی کرده و در صورت هرگونه خرابی تعویض کنید.
مرحله ۵: تمیزکاری کامل قطعات
- از محلول‌های پاک‌کننده یا سرکه صنعتی برای تمیز کردن رسوبات استفاده کنید.
- از سمباده نرم برای تمیزکاری گوی استفاده نکنید چون سطح آن باید کاملاً صیقلی باقی بماند.
- قطعات فلزی را خشک و با روغن سیلیکونی ضدزنگ چرب کنید.
مرحله ۶: تعویض قطعات آسیب‌دیده
- صندلی‌ها، پکینگ و اورینگ‌ها را با نمونه‌های هم‌مدل جایگزین کنید.
- استفاده از قطعات اورجینال توصیه میشود تا عملکرد استاندارد حفظ شود.
مرحله ۷: مونتاژ مجدد شیر
- گوی را با دقت در محل خود قرار دهید.
- صندلی‌ها و پکینگ‌ها را به ترتیب وارد جای خود کنید.
- درپوش شیر را محکم ببندید، سپس دسته را متصل و اطمینان حاصل کنید که حرکت چرخشی نرم و کامل باشد.
مرحله ۸: نصب مجدد در سیستم و تست عملکرد
- شیر را دوباره در مسیر لوله نصب کنید.
- جریان سیال را به‌آرامی باز کنید و فشار را افزایش دهید.
- نشتی‌ها را بررسی کنید؛ در صورت وجود نشتی جزئی، پیچ‌های بدنه را کمی سفت‌تر کنید.
- عملکرد باز و بسته شدن شیر را چندین بار بررسی نمایید.
مظالب بیشتر : اتصالات مانیسمان

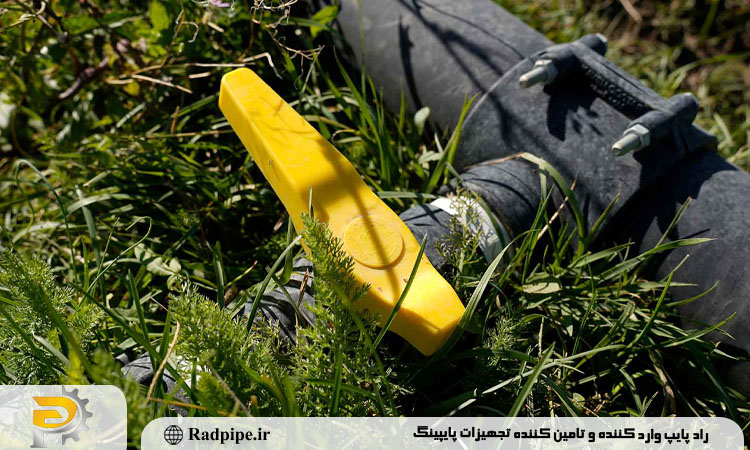

نکات کلیدی برای نگهداری شیر توپی و جلوگیری از خرابی زودرس
با انجام چند اقدام ساده اما مؤثر میتوان از بروز بسیاری از مشکلات در شیرآلات توپی جلوگیری کرد.
روغن‌کاری منظم
- برای روان ماندن اهرم و جلوگیری از گیر کردن گوی، استفاده از روغن سیلیکونی یا گریس مخصوص هر ۳ تا ۶ ماه توصیه میشود.
بازرسی دوره‌ای
- هر ۶ ماه یکبار، عملکرد شیر را بررسی کرده و در صورت سفتی، نشتی یا کاهش دبی، اقدام به رفع مشکل کنید.
استفاده از فیلتر یا صافی
- در سیستم‌های دارای ذرات جامد یا زنگ‌زدگی، استفاده از فیلتر در مسیر ورودی شیر از آسیب به گوی و صندلی‌ها جلوگیری می‌کند.
جلوگیری از رسوب و خوردگی
- در مناطق دارای آب سخت، توصیه میشود از محلول‌های ضد رسوب یا شست‌وشوی دوره‌ای استفاده شود.
باز و بسته نکردن ناگهانی و با فشار بالا
- حرکت ناگهانی اهرم در زمان فشار زیاد ممکن است باعث شکستگی گوی یا واشرها شود. همیشه شیر را به‌آرامی باز یا بسته کنید.
جمع‌بندی
شیرهای توپی به‌دلیل ساختار ساده و کارایی بالا در انواع پروژه‌های لوله‌کشی صنعتی و خانگی استفاده می‌شوند، اما مانند هر تجهیز مکانیکی دیگر، نیاز به نگهداری، بررسی و در صورت لزوم تعمیر دارند. شناخت علائم خرابی، اجرای صحیح مراحل تعمیر و رعایت نکات نگهداری می‌تواند به‌طور مؤثر از کاهش عملکرد، نشتی ناگهانی یا ازکارافتادگی کامل شیر جلوگیری کند. با اجرای توصیه‌های این مقاله و بازبینی دوره‌ای شیرآلات موجود در سیستم، میتوان بهره‌وری تجهیزات را بالا برد و هزینه‌های ناشی از تعویض یا تعمیرات سنگین را به حداقل رساند.
سوالات متداول
- آیا شیر توپی را میتوان بدون قطع کامل جریان تعمیر کرد؟
خیر، برای ایمنی کامل و جلوگیری از نشتی خطرناک، حتماً باید جریان سیال را قطع و فشار را تخلیه کنید. - نشتی از محور دسته شیر توپی نشانه چیست؟
این نشتی معمولاً به دلیل خرابی پکینگ یا اورینگ محور است و با تعویض آنها برطرف میشود. - آیا شیر توپی یکبار مصرف است؟
خیر، شیرهای توپی با طراحی مناسب، قابلیت تعمیر و سرویس مجدد دارند و میتوان عمر آنها را با نگهداری مناسب افزایش داد. - آیا امکان تعمیر شیر توپی پلاستیکی نیز وجود دارد؟
در بسیاری از موارد بله، بهویژه اگر از نوع قابل باز شدن باشند، اما قطعات یدکی آنها محدودتر از نوع فلزی است. - بهترین نوع روغن برای روانکاری شیر توپی چیست؟
روغن یا گریس سیلیکونی با مقاومت بالا در برابر آب، بخار و دما بهترین انتخاب است.
