در صنایع مختلف از نفت و گاز گرفته تا سیستم‌های آبرسانی و تصفیه خانه ها، شیرهای پروانه ای ویفری به عنوان یکی از پرکاربردترین تجهیزات کنترلی شناخته می‌شوند. طراحی فشرده، نصب آسان، و قابلیت استفاده در فضاهای محدود باعث شده این نوع شیر به گزینه ای محبوب برای مهندسان و طراحان سیستم‌های لوله‌کشی تبدیل شود. اما نکته مهم این است که شیر پروانه ای ویفری تنها یک مدل ثابت نیست، بلکه در انواع مختلفی با ساختارها، مکانیزم‌ها و کاربردهای متفاوت تولید می‌شود.
در این مقاله به‌صورت کاملاً تشریحی و تخصصی به بررسی انواع شیر پروانه ای ویفری، ساختار آن‌ها، تفاوت در عملکرد، مزایا، معایب و راهنمای انتخاب در پروژه‌های مختلف می‌پردازیم. هدف این است که شما بتوانید با آگاهی کامل، بهترین نوع شیر پروانه‌ای ویفری را برای کاربرد موردنظر خود انتخاب کنید.
انواع شیر پروانه ای ویفری چه تفاوتی با سایر شیرها دارند؟
قبل از پرداختن به انواع، لازم است تعریف دقیقی از شیر پروانه ای ویفری ارائه دهیم. این نوع شیر، یکی از مدل‌های پرکاربرد شیر پروانه ای است که به دلیل طراحی خاص خود، بدون نیاز به فلنج‌های خاص، بین دو فلنج لوله قرار می‌گیرد. نصب آن سریع‌تر، سبک‌تر و اقتصادی‌تر از بسیاری از مدل‌های مشابه است.
در شیر پروانه ای ویفری، دیسکی چرخشی به‌صورت عمود بر جریان سیال قرار می‌گیرد و با چرخش ۹۰ درجه‌ای، مسیر عبور سیال را باز یا بسته می‌کند. این مدل شیر معمولاً در سیستم‌های کم‌فشار تا فشار متوسط استفاده می‌شود و می‌تواند برای آب، گاز، بخار و حتی سیالات شیمیایی به‌کار رود.
معرفی انواع شیر پروانه ای ویفری از نظر نوع عملگر (دستی، پنوماتیک، الکتریکی)
یکی از مهم‌ترین طبقه بندی ها برای انواع شیر پروانه‌ای ویفری، بر اساس نحوه عملکرد آن‌هاست. مکانیزم باز و بسته شدن شیر می‌تواند به‌صورت دستی یا خودکار باشد. هر کدام از این نوع‌ها ویژگی‌ها و کاربردهای خاص خود را دارند.
شیر پروانه ای ویفری دستی
این نوع ساده ترین و اقتصادی‌ترین مدل شیر پروانه‌ای ویفری است که به‌وسیله یک اهرم دستی یا چرخ دنده باز و بسته می‌شود. برای کاربردهایی که نیاز به کنترل دائم و اتوماتیک جریان وجود ندارد، انتخابی مناسب است.
- مناسب برای پروژه‌های کوچک، آبیاری، استخرها، یا سیستم‌های خانگی
- هزینه نگهداری پایین
- وابسته به نیروی انسانی برای عملکرد
شیر پروانه ای ویفری پنوماتیک
در این مدل، باز و بسته شدن شیر از طریق فشار هوای فشرده و عملگر پنوماتیک انجام می‌شود. این نوع شیر مناسب برای سیستم‌هایی است که کنترل خودکار و سریع جریان در اولویت است.
- قابل استفاده در صنایع غذایی، پتروشیمی، داروسازی
- اتصال‌پذیر به سیستم‌های PLC
- نیازمند کمپرسور هوا و تجهیزات کنترلی
شیر پروانه ای ویفری برقی (الکتریکی)
این نوع شیر از یک موتور الکتریکی برای چرخش دیسک استفاده می‌کند. در شرایطی که فشار هوا در دسترس نباشد یا کنترل دقیق‌تر لازم باشد، استفاده از این مدل پیشنهاد می‌شود.
- عملکرد اتوماتیک و دقیق
- قابل کنترل از راه دور یا از طریق تابلو برق
- مناسب برای محیط‌هایی با دسترسی محدود به اپراتور

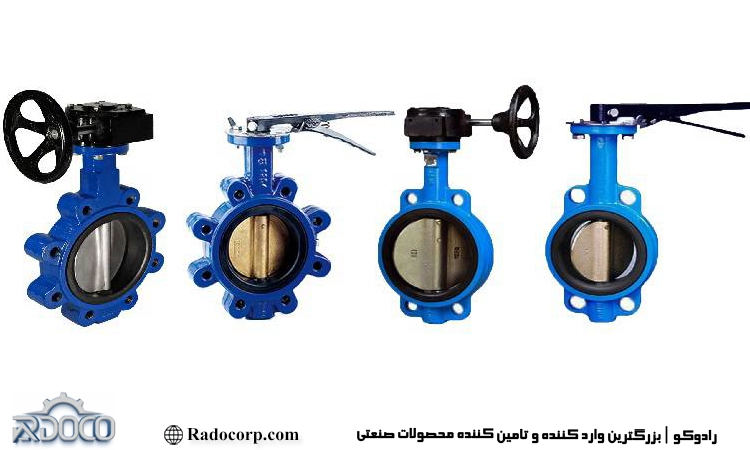

بررسی انواع شیر پروانه ای ویفری بر اساس متریال ساخت
جنس بدنه، دیسک و نشیمنگاه در عملکرد و دوام شیر پروانه‌ای ویفری بسیار مؤثر است. این شیر را از نظر متریال ساخت می‌توان به دسته‌های مختلفی تقسیم‌بندی کرد که عبارتند از:
شیر پروانه‌ای ویفری از جنس چدن
- رایج‌ترین نوع در پروژه‌های عمرانی و ساختمانی
- قیمت مناسب و مقاومت قابل قبول در برابر فشار
- قابل استفاده برای آب، گاز و بخار با فشار متوسط
شیر پروانه‌ای ویفری از جنس استنلس استیل
- مناسب برای محیط‌های خورنده مانند صنایع شیمیایی یا دریایی
- مقاوم در برابر زنگ‌زدگی و دماهای بالا
- قیمت بالاتر اما عمر طولانی‌تر
شیر پروانه‌ای ویفری از جنس PVC یا UPVC
- بسیار سبک و مقاوم در برابر اسیدها و بازهای ملایم
- مناسب برای تصفیه‌خانه‌ها، استخرها و صنایع غذایی
- تحمل کمتر در برابر فشار و دمای بالا
مقایسه انواع شیر پروانه ای ویفری از نظر کاربرد در صنایع مختلف
هر نوع از شیر پروانه‌ای ویفری برای کاربرد خاصی طراحی شده است و انتخاب نادرست آن می‌تواند کارایی سیستم را تحت تأثیر قرار دهد.
کاربرد شیر پروانه‌ای ویفری دستی:
شیر پروانه‌ای ویفری دستی در موارد مختلفی مورد استفاده قرار می‌گیرد که مهم‌ترین آن‌ها عبارتند از:
- سیستم‌های آبرسانی شهری
- گلخانه‌ها و آبیاری قطره‌ای
- خطوط کم‌فشار ساختمان‌ها
کاربرد شیر پروانه‌ای ویفری پنوماتیک:
از شیرهای پروانه‌ا ویفری پنوماتیک در موارد گوناگونی استفاده می‌شود که مهم‌ترین آن‌ها عبارتند از:
- سیستم‌های اتوماسیون صنعتی
- خطوط انتقال مواد شیمیایی و خورنده
- صنایع غذایی با کنترل دقیق
کاربرد شیر پروانه‌ای ویفری برقی:
شیر پروانه‌ای ویفری برقی به دلیل مشخصاتی که دارد، بسیار کاربردی بوده و در موارد مختلفی مورد استفاده قرار می‌گیرد.
- خطوط برق‌رسانی، تصفیه‌خانه‌های پیشرفته
- سیستم‌های کنترل از راه دور
- صنایع نیروگاهی و فرآیندی حساس
بررسی مزایا و معایب هر یک از انواع شیر پروانه ای ویفری
برای شناخت بهتر انواع شیر پروانه‌ای ویفری خوب است که با مزایا و محدودیت‌های هر نوع شیر بیش‌تر آشنا شویم:
مزایای شیر پروانه‌ای ویفری:
- نصب آسان بین دو فلنج بدون پیچ و مهره اضافی
- وزن کم و نیاز به فضای نصب کمتر
- مناسب برای جریان‌های دبی بالا
- قابلیت استفاده در حالت نیمه‌باز برای تنظیم جریان
معایب شیر پروانه‌ای ویفری:
- امکان افت فشار در برخی مدل‌ها
- آب‌بندی نسبتاً ضعیف‌تر نسبت به شیرهای کشویی در فشار بالا
- محدودیت در دما و فشار بسته به نوع متریال

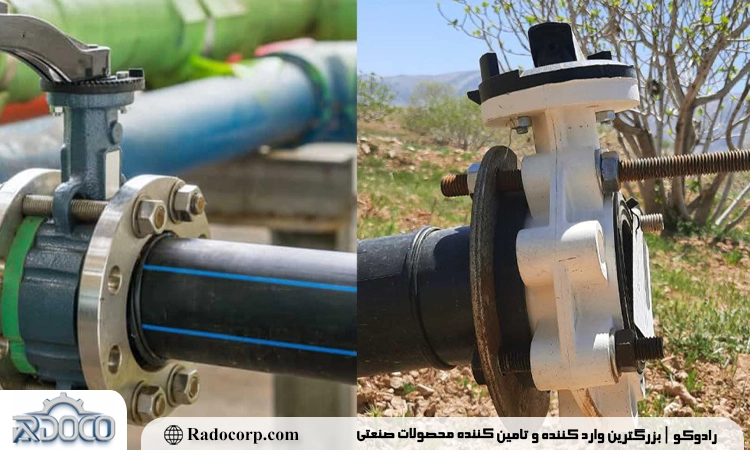

نکات مهم در انتخاب بهترین نوع شیر پروانه ای ویفری برای پروژه شما
برای اینکه بتوانید بهترین نوع شیر پروانه‌ای ویفری را انتخاب کنید، به چند عامل مهم توجه کنید:
- نوع سیال (آب، گاز، اسید، روغن و…)
- فشار کاری سیستم (کم‌فشار، متوسط یا پرفشار)
- نیاز به کنترل خودکار یا دستی
- دسترسی به تجهیزات پنوماتیکی یا الکتریکی
- محدودیت‌های فضا برای نصب شیر
سخن پایانی
همان‌طور که مشاهده کردید، انواع شیر پروانه‌ای ویفری با مشخصات، عملکرد و کاربردهای متفاوتی در بازار عرضه می‌شوند. شناخت دقیق تفاوت‌ها به شما کمک می‌کند تا با درنظرگرفتن نوع پروژه، سیال مورد استفاده، فشار کاری، میزان بودجه و سطح نیاز به اتوماسیون، بهترین انتخاب را داشته باشید. انتخاب نادرست می‌تواند منجر به خرابی‌های پی‌درپی، نشت سیال یا حتی توقف کامل خط تولید شود.
سوالات متداول
۱. آیا شیر پروانه ای ویفری برای گاز هم قابل استفاده است؟
بله، به شرطی که از متریال مناسب و آب‌بندی استاندارد استفاده شود.
۲. تفاوت اصلی شیر پروانه‌ای ویفری دستی با برقی در چیست؟
در مدل دستی، باز و بسته شدن به‌صورت مکانیکی و توسط اپراتور انجام می‌شود؛ ولی در مدل برقی، موتور الکتریکی این فرآیند را اتوماتیک می‌کند.
۳. شیر ویفری بهتر است یا فلنجی؟
شیر ویفری نصب سریع‌تری دارد و سبک‌تر است، اما شیر فلنجی در فشارهای بسیار بالا عملکرد بهتری دارد.
۴. آیا شیر پروانه‌ای ویفری قابل تعمیر است؟
بله، قطعاتی مانند دیسک، نشیمن و عملگر قابل تعویض هستند.
۵. در چه شرایطی نباید از شیر پروانه‌ای ویفری استفاده کرد؟
در محیط‌های با فشار بسیار بالا، دمای بیش از حد، یا نیاز به آب‌بندی مطلق در حالت خاموش بهتر است از مدل‌های دیگر استفاده شود.
