در طراحی و اجرای سیستم‌های لوله‌کشی در صنایع مختلف از جمله آب‌رسانی، نفت و گاز، پتروشیمی، ساختمان‌سازی و… انتخاب نوع شیر از اهمیت بسیار بالایی برخوردار است. در این میان، دو نوع رایج و پرکاربرد، یعنی شیر کشویی و پروانه‌ای نقش اساسی در کنترل جریان سیالات دارند. اما این دو نوع شیر تفاوت‌هایی اساسی از نظر طراحی، نحوه عملکرد، کاربرد، هزینه و نگهداری دارند که نادیده گرفتن آن‌ها می‌تواند منجر به عملکرد نامناسب، کاهش عمر سیستم یا تحمیل هزینه‌های اضافی شود.
در این مقاله تفاوت شیر کشویی و پروانه‌ای را از ابعاد مختلف بررسی می‌کنیم تا مهندسان، تکنسین‌ها، پیمانکاران و حتی کاربران خانگی بتوانند تصمیم‌گیری دقیقی داشته باشند.
تفاوت عملکرد شیر کشویی و پروانه ای
شیر کشویی و شیر پروانه‌ای هر یک ساختار تفاوتی داشته و عملکرد‌های مختلفی با هم دارند. از این رو، برای شناخت بهتر این دو نوع شیر و بررسی تفاوت‌های میان این دو، خوب است که با چگونگی عملکرد هر یک از آن‌ها بیشتر آشنا شویم:
شیر کشویی و نحوه عملکرد آن در سیستم های لوله کشی
شیر کشویی از یک دیسک متحرک به شکل گِیت (دروازه) برای باز و بسته کردن جریان سیال استفاده می‌کند. این دیسک هنگام باز شدن کامل از مسیر سیال خارج می‌شود و جریان را بدون افت فشار عبور می‌دهد. ویژگی‌های کلیدی شیر کشویی عبارتند از:
- قطع و وصل جریان به‌صورت کامل (نه تنظیم جزئی)
- مناسب برای لوله‌کشی‌های افقی با سیالات تمیز
- نیازمند چرخش چند مرحله‌ای برای عملکرد
- عملکرد دستی یا موتوریزه
شیر پروانه ای و نحوه عملکرد آن در کنترل جریان
شیر پروانه ای از یک دیسک دایره‌ای چرخشی بهره می‌برد که در وسط لوله قرار دارد و با چرخش ۹۰ درجه‌ای، مسیر جریان را باز یا مسدود می‌کند. این شیر به دلیل طراحی ساده و ابعاد جمع‌وجور، محبوبیت زیادی در صنایع مختلف دارد.
ویژگی‌های مهم شیر پروانه‌ای:
- قابلیت قطع و تنظیم جریان (بر خلاف شیر کشویی)
- نیاز به فضای کمتر برای نصب
- سرعت عملکرد بالا در باز و بسته شدن
- مناسب برای فشارهای متوسط و بالا
بررسی ساختار فیزیکی شیر کشویی و پروانه‌ای و تأثیر آن بر عملکرد
یکی از مهم‌ترین تفاوت‌های شیر کشویی و پروانه‌ای در طراحی داخلی آن‌هاست. شیر کشویی دارای بدنه‌ای حجیم‌تر و حرکت خطی عمودی گیت است، در حالی که شیر پروانه‌ای دارای دیسکی چرخشی در مرکز جریان می‌باشد.
مقایسه ساختاری:
| ویژگی | شیر کشویی | شیر پروانه‌ای |
| نوع دیسک | گِیت بالا و پایین رونده | دیسک چرخشی |
| فضای نصب | نیاز به فضای زیاد عمودی | نصب فشرده و کم‌جا |
| سرعت عملکرد | کندتر | بسیار سریع (چرخش ۹۰ درجه‌ای) |
| طراحی | پیچیده‌تر | ساده‌تر و سبک‌تر |
تفاوت در کاربردهای شیر کشویی و پروانه‌ای در صنعت و تأسیسات
شیر کشویی اغلب در پروژه هایی مانند خطوط انتقال آب شهری، خطوط نفتی یا سیستم‌های اطفای حریق استفاده می‌شود که نیاز به باز و بسته شدن کامل جریان باشد. در مقابل، شیر پروانه‌ای به‌دلیل طراحی سریع‌العمل و کنترل‌پذیر، در خطوط فرآیندی و صنعتی با نیاز به تنظیم جریان یا قطع مکرر کاربرد دارد.
کاربردهای شیر کشویی:
- تأسیسات آب‌رسانی شهری
- خطوط نفت و گاز
- سیستم‌های آتش‌نشانی
- صنایع نیروگاهی
کاربردهای شیر پروانه‌ای:
- صنایع غذایی و دارویی
- سیستم‌های HVAC
- پالایشگاه‌ها و پتروشیمی
- صنایع دریایی و کشتی‌سازی
بررسی تفاوت فشار کاری و دمای قابل تحمل در شیر کشویی و پروانه‌ای
یکی دیگر از تفاوت های شیر کشویی و پروانه ای، ظرفیت آن‌ها در تحمل فشار و دمای سیال است. شیر کشویی به‌دلیل ساختار فلزی و استحکام بالا، تحمل بیشتری نسبت به شیر پروانه‌ای دارد، به‌ویژه زمانی که از جنس فولاد یا چدن ساخته شده باشد.
شیر کشویی:
- فشار کاری تا ۱۶۰ بار (بسته به طراحی)
- تحمل دمای بالا (تا ۵۰۰ درجه سانتی‌گراد)
- مناسب برای سیالات تمیز و بدون ذرات جامد
شیر پروانه‌ای:
- فشار کاری بین ۶ تا ۴۰ بار
- دمای عملیاتی بین -۱۰ تا ۱۸۰ درجه (بسته به متریال دیسک و بدنه)
- مناسب برای سیالات مایع و گاز، حتی با ذرات معلق
مقایسه شیر کشویی و پروانه ای از نظر هزینه، نگهداری و طول عمر
در بحث اقتصادی و نگهداری، تفاوت‌های چشمگیری بین شیر کشویی و پروانه‌ای دیده می‌شود.
شیر کشویی:
- هزینه اولیه بالاتر به‌دلیل متریال و طراحی پیچیده‌تر
- نگهداری سخت‌تر به‌دلیل فرسایش گِیت و نشتی احتمالی
- نصب زمان‌برتر به‌دلیل اندازه و وزن
شیر پروانه‌ای:
- قیمت مقرون‌به‌صرفه‌تر
- نگهداری آسان‌تر و نیاز به تعویض کمتر قطعات
- نصب سریع و ساده، حتی در فضاهای محدود
بررسی مزایا و معایب شیر کشویی و پروانه ای
استفاده از هر یک از شیرهای پروانه‌ای و کشویی با مزایای و معایبی همراه هستند که در ادامه به بررسی آن‌ها می‌پردازیم:
مزایای شیر کشویی:
- قطع کامل جریان بدون افت فشار
- مناسب برای مسیرهای طولانی با سیالات با ویسکوزیته بالا
- دوام بالا در دما و فشار بالا
معایب شیر کشویی:
- سرعت پایین در عملکرد
- نیاز به فضای زیاد برای نصب
- حساسیت نسبت به ذرات در سیال
مزایای شیر پروانه‌ای:
- نصب سریع و وزن سبک
- عملکرد سریع در باز و بسته شدن
- قابلیت تنظیم جریان در حالت نیمه باز
معایب شیر پروانه‌ای:
- امکان افت فشار جزئی به‌علت وجود دیسک در مسیر جریان
- مناسب نبودن برای جریان‌های بسیار پرفشار

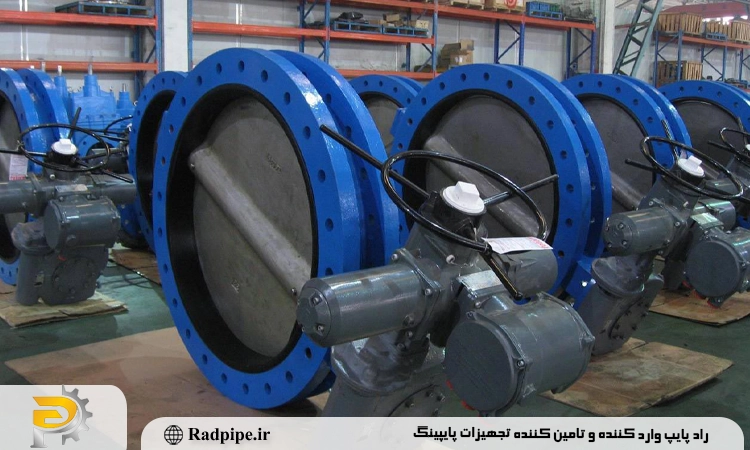

تفاوت در نحوه آب بندی شیر کشویی و پروانه ای و تأثیر آن در جلوگیری از نشتی
آب‌بندی در شیر کشویی معمولاً از طریق نشستن کامل گیت روی نشیمنگاه انجام می‌شود. در مقابل، در شیر پروانه‌ای، لبه‌های دیسک روی یک واشر الاستومری فشرده می‌شود که این موضوع بسته به نوع سیال می‌تواند عملکرد متفاوتی داشته باشد.
شیر کشویی:
- آب‌بندی مکانیکی فلز روی فلز یا با استفاده از نشیمن نرم
- مستعد نشتی در صورت وجود ذرات جامد یا سایش
شیر پروانه‌ای:
- آب‌بندی لاستیکی یا PTFE
- عملکرد بهتر در آب‌بندی کامل در فشارهای پایین و متوسط
سخن پایانی
انتخاب بین شیر کشویی و پروانه‌ای بستگی مستقیم به نیاز پروژه، نوع سیال، فشار کاری، فضای نصب، سرعت عملکرد مورد انتظار و همچنین بودجه در دسترس دارد. اگر نیاز به قطع و وصل کامل جریان در سیستم‌های فشار بالا دارید، شیر کشویی انتخاب بهتری خواهد بود. اما اگر دنبال راه‌حلی سریع، اقتصادی و کنترل‌پذیر هستید، شیر پروانه‌ای می‌تواند گزینه‌ای ایده‌آل باشد.
سوالات متداول
✅ ۱. کدام نوع شیر برای آب‌بندی بهتر عمل می‌کند؟
شیر پروانه‌ای در فشارهای پایین‌تر آب‌بندی بهتری دارد، ولی شیر کشویی در فشارهای بالا عملکرد پایدارتر دارد.
✅ ۲. آیا شیر پروانه‌ای قابلیت تنظیم جریان دارد؟
بله، یکی از مزایای اصلی شیر پروانه‌ای، امکان تنظیم جریان در حالت نیمه باز است.
✅ ۳. شیر کشویی برای چه نوع سیالاتی مناسب نیست؟
برای سیالات دارای ذرات معلق یا گل‌آلود که باعث سایش گیت و نشتی می‌شوند مناسب نیست.
✅ ۴. نصب کدام نوع شیر سریع تر و آسان تر است؟
شیر پروانه‌ای به‌دلیل طراحی فشرده و وزن سبک، نصب سریع‌تری دارد.
✅ ۵. عمر مفید کدام شیر بیشتر است؟
اگر در شرایط مناسب استفاده شود، هر دو شیر عمر طولانی دارند، اما شیر کشویی در فشار بالا دوام بیشتری دارد.
