در هر نوع سیستم لوله کشی، چه برای انتقال آب، چه برای سیالات صنعتی و چه در سیستم های سرمایشی و گرمایشی، ورود هوا به خطوط انتقال پدیده ای اجتناب ناپذیر است. هوا ممکن است در هنگام پر شدن سیستم، هنگام تعمیرات، از نشتی های کوچک یا حتی از طریق آب حاوی اکسیژن محلول وارد شود. وجود هوا در لوله ها به ویژه در مسیرهای طولانی، می تواند مشکلات جدی و هزینه بر ایجاد کند. از کاهش دبی و افت فشار گرفته تا ضربه های ناگهانی به پمپ ها و انسداد جریان در نقاط مختلف شبکه، همگی از تبعات باقی ماندن هوا در سیستم هستند.در مسیرهای طولانی، هوا معمولاً در نقاط مرتفع یا زانویی ها تجمع می یابد و در آن نقاط حبس می شود. این فضاهای گیر افتاده از هوا اصطلاحاً تله هوا نامیده می شوند. رفع آن ها نه تنها برای بازگرداندن عملکرد نرمال شبکه ضروری است، بلکه از آسیب دیدن تجهیزات و کاهش طول عمر سیستم نیز جلوگیری می کند.

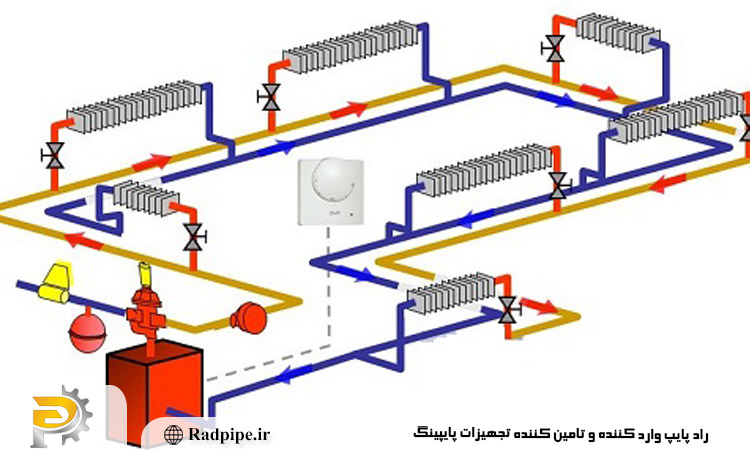

تله های هوا چگونه در سیستم های لوله کشی شکل می گیرند و چه عواملی در ایجاد آن ها مؤثرند؟
تشکیل تله هوا در لوله کشی به طور معمول در نقاطی اتفاق می افتد که یا ارتفاع لوله ناگهان افزایش می یابد، یا جریان سیال کند می شود، یا مسیر دارای پیچ و خم زیادی است. هوا به دلیل چگالی پایین تر از آب، تمایل دارد به بالا صعود کند و در صورت نبودن راه خروج، در نقاط مرتفع یا زانویی های رو به بالا گیر می افتد. در لوله کشی های طولانی، این پدیده به وفور رخ می دهد، چراکه مسیر طولانی، فرصت بیشتری برای جدایش هوا از سیال فراهم می کند و به دلیل افت فشار در انتهای مسیر، هوای آزاد شده نمی تواند به آسانی از سیستم خارج شود.
همچنین، سیستم هایی که به صورت افقی یا با شیب اندک طراحی شده اند، بیشتر مستعد حبس هوا هستند. به ویژه اگر شبکه بدون طراحی اولیه مسیرهای هواگیری راه اندازی شده باشد، حجم زیادی از هوا می تواند در لوله ها باقی بماند و عملکرد آن را مختل کند. در همین راستا، شناخت رفتار سیال، طراحی شیب مناسب، و درک نقاط بحرانی تجمع هوا، اساس پیشگیری و رفع تله های هوا در لوله کشی طولانی و راهکارهای رفع آن را شکل می دهد.
حهت مشاهده لیست قیمت فلنج گلودار با راد پایپ تماس بگیرید.
تأثیرات باقی ماندن تله هوا در عملکرد سیستم و خرابی تجهیزات
اگر هوا در لوله کشی باقی بماند، می تواند به صورت جدی بر عملکرد سیستم اثر منفی بگذارد. در درجه اول، حباب های هوا در نقاط خاص می توانند باعث قطع کامل جریان آب شوند. این امر به خصوص در سیستم های آب رسانی شهری یا صنعتی می تواند موجب توقف عملیات، نارضایتی مشتریان و افزایش هزینه های عملیاتی شود.
در مرحله بعد، وجود هوا در ورودی پمپ ها می تواند باعث کاویتاسیون شود. کاویتاسیون فرایندی است که در آن حباب های بخار یا هوا در اثر فشار منفی شدید ایجاد شده و با ترکیدن، به پره های پمپ آسیب می زنند. علاوه بر این، حضور هوا در سیستم های گرمایشی یا سرمایشی باعث عملکرد نامتعادل و ایجاد صداهای ناهنجار در لوله ها می شود.
در نهایت، وجود حباب های هوا می تواند باعث اکسید شدن سریع تر اجزای فلزی و ایجاد خوردگی موضعی شود. از این رو، بررسی تله های هوا در لوله کشی طولانی و راهکارهای رفع آن نه تنها برای پایداری سیستم بلکه برای افزایش طول عمر تجهیزات ضروری است.
روش های مرسوم برای تشخیص تله های هوا در لوله کشی های گسترده و طولانی
شناسایی محل های احتمالی تجمع هوا یکی از مراحل اولیه در رفع مشکل است. معمولاً اولین نشانه تله هوا، کاهش محسوس فشار یا عدم عبور آب از برخی شیرها یا تجهیزات مصرفی است. در برخی موارد، صداهای غیرمعمول مانند قل قل یا حباب زنی از لوله ها به گوش می رسد که نشان دهنده حضور هواست. استفاده از گیج فشار در نقاط مختلف سیستم نیز می تواند تفاوت فشار قبل و بعد از تله را مشخص کند.
در پروژه های صنعتی، از تجهیزات پیشرفته تری مانند اسکن های التراسونیک، تصویربرداری حرارتی و حتی مانیتورینگ دبی و فشار به صورت آنلاین استفاده می شود. در شبکه های خانگی و کوچک تر نیز، مشاهده چشمی جریان آب در شیرهای باز، نوسانات فشار یا رفتار غیرطبیعی پمپ ها می تواند سرنخی از وجود تله هوا ارائه دهد. بنابراین، در بررسی تله های هوا در لوله کشی طولانی و راهکارهای رفع آن، تشخیص صحیح و به موقع، گام اول برای اجرای راهکار مؤثر است.
معرفی راهکار های مؤثر در طراحی، نصب و بهره برداری برای جلوگیری و رفع تله های هوا
برای پیشگیری از تشکیل تله هوا، اولین اقدام طراحی شیب مناسب در لوله کشی است. باید مسیر لوله ها به گونه ای طراحی شود که هوا به صورت طبیعی به نقاط خروجی یا شیر هواگیر هدایت شود. استفاده از شیرهای هواگیری اتوماتیک یا دستی در نقاط مرتفع و زانویی ها نیز یکی از راهکارهای مؤثر است.
این شیرها با آزاد کردن هوای جمع شده، از تشکیل تله هوا جلوگیری می کنند و باعث حفظ جریان پایدار می شوند. در مواردی که سیستم قبلاً نصب شده و مشکل تله هوا پدید آمده است، استفاده از فشار معکوس، باز کردن انتهایی ترین شیر ها، یا در موارد جدی تر، اجرای تغییراتی در مسیر لوله کشی توصیه می شود.
در سیستم های پمپاژ، نصب کلکتورهای هواگیر در مکش پمپ یا استفاده از تله های هواگیر مکانیکی نیز کاربرد دارد. در نتیجه، یافتن و اجرای صحیح راهکارهای رفع تله های هوا در لوله کشی طولانی، به ترکیبی از دانش طراحی، تجربه اجرایی و تجهیزات صحیح بستگی دارد.

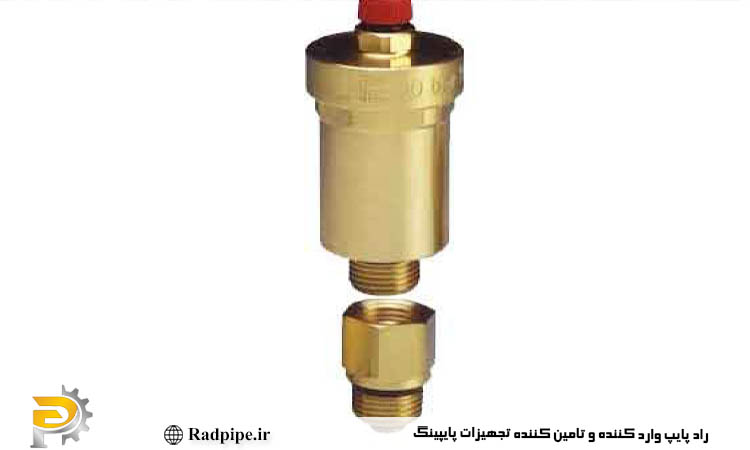

نقش شیر های اتوماتیک هواگیر و تجهیزات تخصصی در کنترل خودکار هوا در شبکه های طولانی
شیر های هواگیری اتوماتیک، به ویژه در پروژه های بزرگ و مسیرهای طولانی، نقش کلیدی در پایدار نگه داشتن سیستم دارند. این شیر ها معمولاً در بالاترین نقطه مسیر نصب می شوند و با تغییر فشار داخلی، به طور خودکار باز و بسته می شوند تا هوا را تخلیه کنند.
برخی از این شیر ها به گونه ای طراحی شده اند که می توانند هم در حالت فشار بالا و هم در زمان افت فشار یا توقف جریان، عملکرد مناسبی داشته باشند. علاوه بر شیر هواگیر، تجهیزات خاصی مانند کلکتورهای جداکننده هوا، سپراتورهای دینامیکی و سیستم های حذف گاز محلول نیز در خطوط صنعتی مورد استفاده قرار می گیرند. این تجهیزات پیشرفته هوا را از سیال جدا کرده و آن را به نقاط خروجی هدایت می کنند.
استفاده از این فناوری ها به ویژه در صنایعی مانند داروسازی، نیروگاه، پتروشیمی یا بیمارستان ها که عملکرد بی وقفه سیستم حیاتی است، اهمیت ویژه دارد. بنابراین در بحث تله های هوا در لوله کشی طولانی و راهکارهای رفع آن، اتوماسیون تخلیه هوا، مسیر را برای بهره برداری بدون خطا هموار می سازد.
مطالب بیشتر: فروش انواع فلنج
سخن پایانی
وجود هوا در لوله کشی اگرچه در نگاه اول مسئله ای جزئی به نظر می رسد، اما پیامدهای آن می تواند بسیار گسترده و جدی باشد. از افت فشار تا خرابی پمپ، از اختلال در توزیع تا آسیب به تجهیزات، همه نشان می دهند که مدیریت هوا در سیستم های لوله کشی، امری حیاتی است. به ویژه در مسیرهای طولانی که فرصت بیشتری برای تجمع هوا وجود دارد، بی توجهی به این موضوع می تواند عملکرد کل شبکه را مختل کند. با شناخت دقیق رفتار هوا، طراحی هوشمندانه مسیر، استفاده از شیرهای تخصصی و اجرای روش های هواگیری مناسب، می توان پایداری و ایمنی سیستم را تضمین کرد. بنابراین، توجه به تله های هوا در لوله کشی طولانی و راهکارهای رفع آن نه تنها برای حفظ کیفیت عملکرد، بلکه برای کاهش هزینه های نگهداری و افزایش عمر مفید سیستم الزامی است.
سوالات متداول
- تله هوا چه زمانی بیشتر تشکیل می شود؟
در زمان پر کردن اولیه سیستم، پس از تخلیه برای تعمیرات یا در مسیرهایی با شیب نامناسب و نقاط مرتفع بیشتر اتفاق می افتد.
- آیا حضور تله هوا به تنهایی می تواند پمپ را خراب کند؟
بله، در صورت ورود هوا به پمپ، ممکن است کاویتاسیون و آسیب شدید به پره ها یا یاتاقان ها ایجاد شود.
- آیا فقط سیستم های بزرگ دچار تله هوا می شوند؟
خیر، حتی در لوله کشی های خانگی نیز اگر طراحی مناسبی نداشته باشند، این پدیده مشاهده می شود.
- آیا شیرهای اتوماتیک هواگیر نیاز به نگهداری دارند؟
بله، هرچند عملکرد آن ها خودکار است، اما باید به طور دوره ای بررسی و در صورت نیاز تمیز یا تعویض شوند.
- در سیستم های قدیمی بدون شیر هواگیر چه باید کرد؟
با باز کردن شیر های انتهایی، تغییر مسیر لوله ها یا نصب هواگیرهای جدید می توان مشکل را برطرف کرد.
