در صنایع لوله‌کشی، نفت و گاز، پتروشیمی، آب و فاضلاب و نیروگاهی، اتصال ایمن، مقاوم و بادوام لوله‌ها از اهمیت ویژه‌ای برخوردار است. در این میان، استفاده از فلنج‌ها به‌عنوان راهکاری استاندارد برای اتصال، جداسازی و آب‌بندی خطوط لوله، کاملاً رایج و ضروری است. اما انتخاب نوع فلنج مناسب، به‌ویژه در پروژه‌هایی با فشار و دمای متفاوت، تأثیر مستقیمی بر ایمنی و عمر مفید سیستم دارد. دو نوع پرکاربرد فلنج در صنعت عبارت‌اند از فلنج دندهای که معمولاً به‌صورت فلنج گالوانیزه دندهای مورد استفاده قرار می‌گیرد، و فلنج گلودار جوشی که بهطور خاص در خطوط تحت فشار بالا و دمای زیاد به کار می‌رود. تفاوت این دو فلنج نه‌تنها در نوع اتصال بلکه در عملکرد، مقاومت، هزینه و نحوه نصب نیز بسیار مهم است. در این مقاله، به‌صورت کامل و دقیق به مقایسه فلنج گالوانیزه دندهای و فلنج گلودار جوشی می‌پردازیم. برخلاف مقایسه‌های سطحی، در این محتوا سعی شده تا ریزترین نکات فنی، نقاط قوت، محدودیت‌ها و انتخاب بهینه بر اساس نوع پروژه بررسی شود. با راد پایپ همراه باشید.

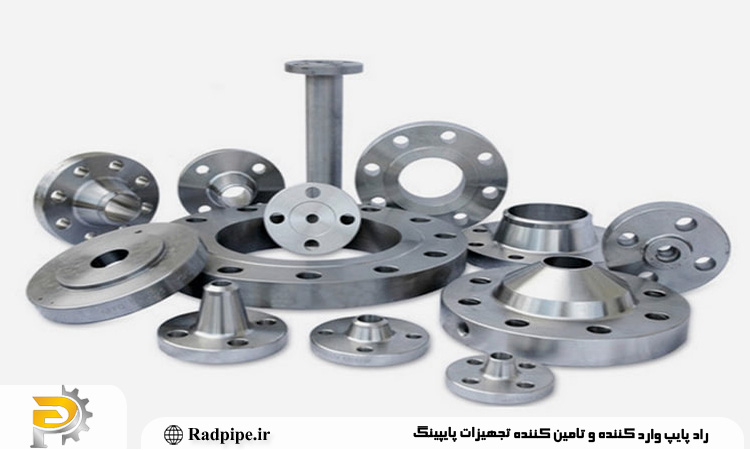

بررسی ساختار، متریال و نوع اتصال در فلنج گالوانیزه دندهای و فلنج گلودار جوشی
فلنج گالوانیزه دنداه‌ای با فلنج گلودار جوشی تفاوت‌هایی دارند که در ادامه به بررسی این تفاوت‌ها خواهیم پرداخت.
فلنج گالوانیزه دندهای؛ اتصال بدون جوش برای سیستمهای فشار پایین تا متوسط
فلنج دندهای، نوعی فلنج است که سطح داخلی آن به‌صورت رزوه‌ای (دندهای) ماشین‌کاری شده و برای اتصال به لوله‌هایی با رزوه خارجی مناسب است. این نوع فلنج به‌صورت گالوانیزه گرم یا سرد عرضه میشود تا مقاومت آن در برابر خوردگی افزایش یابد.
ویژگی‌های اصلی فلنج گالوانیزه دندهای:
- اتصال بدون نیاز به جوشکاری
- مناسب برای سیستم‌هایی با فشار کم تا متوسط
- استفاده در پروژه‌هایی با احتمال انفجار به دلیل حذف جوش
- نصب و جداسازی سریع‌تر
- پوشش گالوانیزه برای حفاظت در برابر رطوبت و خوردگی
فلنج گلودار جوشی؛ اتصال دائمی و مقاوم برای فشارها و دماهای بالا
فلنج گلودار جوشی، نوعی فلنج است که دارای گلویی مخروطی شکل است که به انتهای لوله جوش داده میشود. این نوع فلنج برای تحمل فشارهای بالا، نوسانات دمایی و تنش‌های مکانیکی طراحی شده است و اتصال آن نیازمند جوش نفوذی کامل می‌باشد.
ویژگی‌های اصلی فلنج گلودار جوشی:
- اتصال بسیار محکم و بادوام
- توزیع یکنواخت تنش در لوله و فلنج به‌واسطه گلویی مخروطی
- مناسب برای خطوط حساس، تحت فشار بالا یا دمای زیاد
- نیاز به جوشکاری تخصصی، کنترل کیفیت بالا و تست رادیوگرافی
- هزینه نصب بالاتر اما عملکرد بهینه در درازمدت
مطالب دیگر: مزایا و معایب اتصالات جوشی

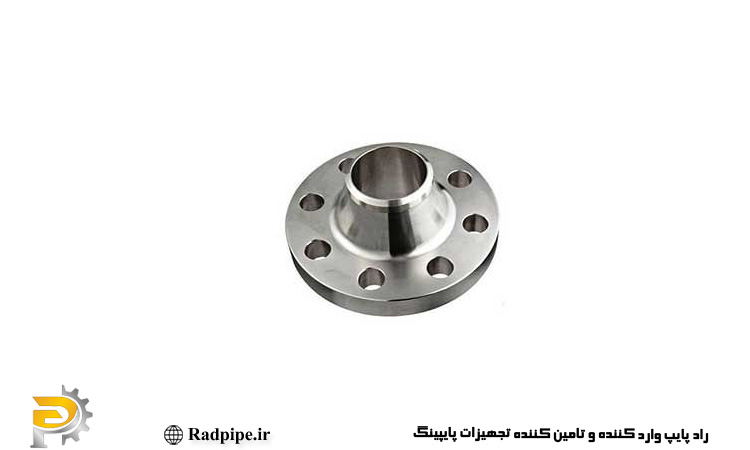

مقایسه دقیق نحوه نصب و اتصال در فلنج دندهای و گلودار جوشی؛ تفاوت در سهولت یا ایمنی؟
یکی از مهم‌ترین تفاوت‌های بین فلنج دندهای و گلودار جوشی، نوع اتصال آن‌ها به لوله است که تأثیر مستقیمی بر زمان، هزینه، ایمنی و شرایط پروژه دارد.
نصب فلنج گالوانیزه دندهای:
- نیاز به پیچاندن لوله با رزوه خارجی درون فلنج
- عدم نیاز به جوشکاری یا عملیات حرارتی
- مناسب برای فضاهای محدود یا شرایط اضطراری
- امکان باز و بسته کردن مکرر اتصال
- استفاده آسان در لوله‌کشی موقتی یا نیمه‌دایمی
نصب فلنج گلودار جوشی:
- اتصال نیازمند آماده‌سازی دقیق گلویی و لوله
- جوشکاری کامل نفوذی نیاز دارد
- نصب زمان‌بر اما با اطمینان کامل از عدم نشتی
- مناسب برای خطوط دائمی، حساس یا زیرزمینی
- بعد از نصب، معمولاً نیاز به تست غیرمخرب (NDT) برای تأیید اتصال
بررسی عملکرد تحت فشار، دما و تنش مکانیکی؛ کدام فلنج عملکرد بهتری دارد؟
یکی از معیارهای کلیدی در انتخاب فلنج، تحمل آن در برابر فشار داخلی، دمای بالا و ضربه‌های مکانیکی است.
عملکرد فلنج دندهای:
- مناسب برای فشارهای تا ۱۵۰ یا ۳۰۰ کلاس ANSI
- عملکرد قابل قبول در دماهای نرمال
- حساسیت بالا به ترکخوردگی در اثر تنش رزوه
- در برابر ارتعاش یا ضربه‌های مکانیکی ضعیف‌تر
- کاهش کارایی در دماهای بالا بهدلیل انبساط متفاوت بین رزوه‌ها
عملکرد فلنج گلودار جوشی:
- تحمل بالا تا کلاس‌های فشار ۶۰۰، ۹۰۰ و حتی ۱۵۰۰
- مناسب برای محیطهای پرتنش، ارتعاشی و دمای بالا
- توزیع یکنواخت تنش به‌واسطه طراحی گلویی
- پایداری مکانیکی در خطوط انتقال سیالات پرشتاب
- مناسب برای سرویس‌هایی مانند بخار، روغن داغ، گاز ترش یا سیالات خورنده

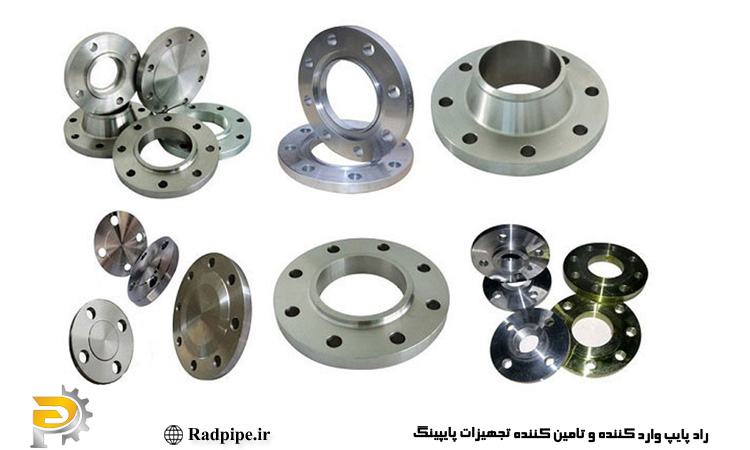

مزایا و معایب هر نوع فلنج؛ ارزیابی جامع برای انتخاب کاربردی‌تر
بری بررسی بهتر تفاوت‌ها میان فلنج گالوانیزه دندهای و فلنج گلودار جوشی خوب است که با مزایا و معایب هر یک از آن‌ها بیشتر آشنا شویم:
مزایای فلنج گالوانیزه دندهای:
- نصب سریع و بدون نیاز به جوشکار حرفه‌ای
- حذف عملیات حرارتی و تست جوش
- هزینه پایین‌تر نسبت به فلنج‌های جوشی
- قابل استفاده در محیطهای مرطوب با پوشش گالوانیزه
- مناسب برای سیستمهای کم‌فشار و غیرحیاتی
معایب فلنج دندهای:
- محدودیت در فشار و دمای قابل تحمل
- احتمال نشتی در محل رزوه در طول زمان
- عدم مناسب بودن برای سیالات بسیار خورنده یا خطرناک
- استهلاک رزوه در اثر باز و بسته شدن مکرر
مزایای فلنج گلودار جوشی:
- استحکام فوق‌العاده بالا در شرایط دشوار
- عملکرد عالی در دماهای بالا و فشارهای سنگین
- کاهش احتمال نشتی در بلندمدت
- قابلیت تست و تأیید کامل اتصال
- توزیع تنش بهینه برای عمر طولانی لوله و اتصال
معایب فلنج گلودار جوشی:
- نیاز به جوشکاری تخصصی و تستهای دقیق
- هزینه بالاتر نصب و اجرا
- زمان‌بر بودن نصب در مقایسه با فلنج دندهای
- عدم مناسب بودن برای پروژههای موقتی یا با نیاز به جابه‌جایی
نکات کاربردی برای انتخاب بهینه بین فلنج دندهای و گلودار جوشی در پروژههای مختلف
| نوع پروژه یا سیستم | پیشنهاد بهتر | دلیل انتخاب |
| سیستم انتقال آب کم‌فشار | فلنج دندهای | نصب سریع، مقرون‌به‌صرفه |
| خطوط گاز فشار بالا | فلنج گلودار جوشی | ایمنی و تحمل فشار بالا |
| محیطهای خورنده یا مرطوب | فلنج گالوانیزه دندهای | پوشش مقاوم در برابر خوردگی |
| پتروشیمی و پالایشگاه | فلنج گلودار جوشی | استحکام، دوام و انطباق با استانداردهای ASME |
| پروژههای موقت یا ساختمانی | فلنج دندهای | سهولت نصب و قابلیت باز شدن آسان |
جمع‌بندی
با وجود شباهت ظاهری در کاربرد فلنج‌ها، تفاوت عملکردی و فنی بین فلنج گالوانیزه دندهای و فلنج گلودار جوشی بسیار مهم است. فلنج‌های دندهای برای نصب سریع، پروژههای سبک یا شرایطی که جوشکاری ممکن نیست، گزینه‌ای مناسب هستند. اما در مقابل، فلنج‌های گلودار جوشی به دلیل استحکام و دوام بالا، برای محیطهای حساس، فشار بالا و پروژههای دائمی گزینه‌ای ضروری به شمار می‌روند. انتخاب صحیح نه‌تنها به صرفه‌جویی در هزینه و زمان کمک می‌کند، بلکه ایمنی سیستم لوله‌کشی را نیز تضمین می‌نماید. همیشه بهتر است پیش از انتخاب فلنج، شرایط فنی پروژه شامل فشار، دما، نوع سیال و الزامات استاندارد را با دقت بررسی کرده و بر اساس آن تصمیم‌گیری شود.
سوالات متداول
- آیا میتوان فلنج دندهای را در سیستمهای پرفشار استفاده کرد؟
خیر، فلنج دندهای تنها برای فشارهای پایین تا متوسط مناسب است و در فشارهای بالا ممکن است دچار نشتی یا ترکخوردگی شود. - مزیت اصلی فلنج گالوانیزه چیست؟
پوشش گالوانیزه باعث مقاومت بیشتر در برابر خوردگی، رطوبت و محیطهای شیمیایی سبک میشود. - آیا فلنج گلودار جوشی نیاز به تست جوش دارد؟
بله، در پروژههای حساس، پس از جوشکاری فلنج گلودار، انجام تستهای غیرمخرب مانند RT یا UT الزامی است. - کدام فلنج برای سیستمهای قابلتعویض بهتر است؟
فلنج دندهای بهدلیل قابلیت باز و بسته شدن آسان، برای سیستمهای موقتی یا نیازمند تعمیر مناسبتر است. - آیا فلنج دندهای حتماً باید گالوانیزه باشد؟
خیر، اما در کاربردهایی که رطوبت یا تماس با آب وجود دارد، گالوانیزه بودن بهطور جدی توصیه میشود.
