موتور القایی که در انگلیسی به آن Induction Motor گفته میشود، یکی از پراستفاده‌ترین و محبوب‌ترین انواع موتورهای الکتریکی در صنعت، ساختمان و حتی لوازم خانگی است. موتور القایی به دلیل ساختار ساده، قیمت مناسب، طول عمر بالا و نگهداری آسان، جایگاه ویژه‌ای در بازار موتورهای الکتریکی پیدا کرده و در بسیاری از سیستم‌های مکانیکی و صنعتی به کار میرود. اما دقیقاً موتور القایی چیست و چگونه کار می‌کند؟ در این مقاله به زبان ساده و تخصصی، نحوه عملکرد، اجزا، انواع، فرمول سرعت، توان و ویژگی‌های کلیدی این نوع موتور را بررسی خواهیم کرد تا مخاطب بتواند با آگاهی کامل، نسبت به انتخاب، خرید یا تعمیر موتور القایی اقدام نماید.
نحوه عملکرد موتورهای القایی؛ راز حرکت بدون جرقه و دوام بالا
موتور القایی بر اساس قانون القای الکترومغناطیسی فارادی کار می‌کند. اصل عملکرد این موتورها به این صورت است که سیم‌پیچ‌های استاتور (بخش ثابت موتور) به برق متناوب (AC) متصل می‌شوند و میدان مغناطیسی دوار تولید میکنند. این میدان مغناطیسی، ولتاژ و جریان را به صورت غیرمستقیم (از طریق القا) به مدار روتور (بخش متحرک موتور) منتقل می‌کند و باعث میشود روتور شروع به چرخش کند. در واقع، هیچ تماس الکتریکی مستقیمی بین استاتور و روتور وجود ندارد و همین ویژگی باعث دوام بالاتر و نیاز کمتر به تعمیرات مکانیکی میشود. زمانی که روتور زیر تأثیر میدان مغناطیسی دوار قرار می‌گیرد، یک جریان القایی در آن ایجاد میشود (به همین دلیل نام این موتور، القایی یا Induction Motor است) و این جریان القایی باعث تولید گشتاور و حرکت روتور میشود. توان موتور القایی معمولاً از چند وات (در لوازم خانگی) تا چند صد کیلووات و حتی مگاوات (در صنایع سنگین) متغیر است. برای مثال، در پمپ‌های ساختمانی و فن‌ها معمولاً از موتورهای ۰.۵ تا ۷.۵ کیلووات، و در صنایع از موتورهای ۵۰، ۱۰۰ و حتی ۵۰۰ کیلووات استفاده میشود.
فرمول سرعت موتور القایی؛ چگونه سرعت چرخش این موتورها تعیین میشود؟
یکی از مهمترین ویژگی‌های موتورهای القایی، سرعت چرخش روتور است که با فرمول زیر محاسبه میشود:
Ns=120×fPN_s = \frac{120 \times f}{P}Ns=P120×f
- Ns: سرعت سنکرون (تئوری) بر حسب دور در دقیقه (RPM)
- F: فرکانس برق ورودی (هرتز)
- P: تعداد قطب‌های استاتور
مثلاً اگر فرکانس برق ۵۰ هرتز و موتور چهار قطب باشد:
Ns=120×504=1500 RPMN_s = \frac{120 \times 50}{4} = 1500 \text{ RPM}Ns=4120×50=1500 RPM
اما سرعت واقعی روتور همیشه کمی کمتر از سرعت سنکرون است؛ به این اختلاف اسلیپ (Slip) گفته میشود.
فرمول اسلیپ:
S=Ns−NrNs×100%S = \frac{N_s – N_r}{N_s} \times 100\%S=NsNs−Nr×100%
- Nr: سرعت واقعی روتور
اسلیپ معمولاً بین ۲ تا ۵ درصد است و همین باعث ایجاد گشتاور میشود.
مطالب بیشتر: عمده ترین مواردی که در قیمت شیر فلکه صنعتی تاثیرگذار است

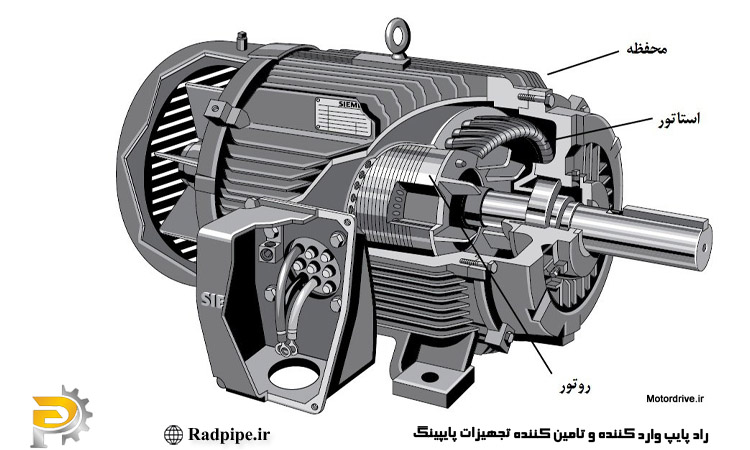

قطعات و اجزای موتور القایی؛ شناخت دقیق ساختار و عملکرد هر بخش
برای درک بهتر موتور القایی چیست و چگونه کار می‌کند، آشنایی با اجزای اصلی آن ضروری است. موتور القایی از دو بخش اصلی و چند قطعه فرعی تشکیل شده است:
اجزای اصلی موتور القایی
- استاتور : بخش ثابت موتور که شامل هسته فلزی و سیم‌پیچ‌هایی است که میدان مغناطیسی دوار ایجاد میکنند.
- روتور: بخش متحرک موتور که درون استاتور می‌چرخد و تحت تأثیر میدان مغناطیسی دوار، جریان القایی می‌گیرد و حرکت می‌کند.
اجزای فرعی و مکمل
- یاتاقانها: وظیفه نگهداری روتور و کاهش اصطکاک را برعهده دارند.
- قاب یا بدنه: برای حفاظت مکانیکی و انتقال حرارت.
- پره‌های خنک‌کننده: جلوگیری از افزایش دما و کمک به تهویه داخلی موتور.
- ترمینال باکس: محل اتصال برق ورودی به سیم‌پیچ‌های استاتور.
- پروانه تهویه (در برخی مدل‌ها): خنک کردن اجزا هنگام کار مداوم.
انواع روتور
- روتور قفس سنجابی : متداول‌ترین نوع روتور در موتورهای القایی سه فاز و تکفاز که از میله‌های فلزی و حلقه کوتاه‌کن تشکیل شده است.
- روتور سیمپیچی: دارای سیم‌پیچ و حلقه‌های لغزان برای کاربردهای خاص و کنترل بهتر گشتاور راهاندازی.
انواع موتور القایی؛ معرفی موتور القایی سه فاز، تکفاز و کاربردهای هرکدام
موتورهای القایی در مدل‌ها و کلاس‌های مختلفی تولید می‌شوند که هرکدام مزایا و کاربردهای خاصی دارند.
-
موتور القایی سه فاز
رایج‌ترین نوع موتور القایی که در صنایع، پمپ‌ها، کمپرسورها، فن‌های صنعتی، خطوط تولید، آسانسورها و هر جایی که توان و بازده بالا نیاز است به کار میرود. مزایای این مدل شامل راندمان بالا، هزینه نگهداری پایین، قابلیت کار مداوم و عمر طولانی است.
-
موتور القایی تکفاز
در لوازم خانگی، کولر، پمپ‌های خانگی و ابزارهای کوچک کاربرد دارد. این مدل معمولاً توان کمتری نسبت به سه‌فاز دارد و ساختار ساده‌تری دارد اما به دلیل دسترسی به برق تکفاز در خانه‌ها بسیار پرکاربرد است.
- موتور القایی قفس سنجابی
ساده‌ترین و پراستفاده‌ترین نوع در هر دو مدل سه‌فاز و تکفاز. به دلیل هزینه ساخت پایین، دوام بالا و نیاز اندک به تعمیرات، در بیشتر تجهیزات صنعتی به کار میرود.
- موتور القایی روتور سیمپیچی
در پروژه‌هایی که نیاز به کنترل سرعت و گشتاور راهاندازی بالا است (مثلاً جرثقیل‌ها و آسیاب‌ها) مورد استفاده قرار می‌گیرد. این مدل‌ها گران‌ترند اما قابلیت کنترل بیشتری دارند.
کاربرد و مزایای موتور القایی در صنعت، ساختمان و کشاورزی
موتورهای القایی در صنعت، ساختمان و کشاورزی بسیار کاربرد دارند. مهمترین کاربردهای این موتورها عبارتند از:
- مصرف برق بهینه و بازده بالا
- قابلیت کارکرد مداوم و بدون نیاز به تعمیرات پی‌درپی
- مقاومت بالا در برابر شوک و نوسانات برق
- تنوع در اندازه، توان و کاربرد (از چند وات تا چند صد کیلووات)
- نصب و راهاندازی ساده
- هزینه خرید و نگهداری پایین نسبت به موتورهای خاص
موتور القایی به دلیل این مزایا در الکتروموتور پمپ آب، هواکش صنعتی، ماشین‌آلات کارگاهی، نوار نقاله، ابزارهای کشاورزی و بسیاری دیگر از کاربردهای صنعتی استفاده میشود.
سخن پایانی
در جمع‌بندی باید گفت که موتور القایی چیست و چگونه کار می‌کند، موضوعی کلیدی برای هر مهندس و تکنسین است. این موتورها به دلیل دوام، تنوع و راندمان بالا، بهترین انتخاب برای سیستم‌های صنعتی و ساختمانی هستند. انتخاب مدل مناسب (سه‌فاز یا تکفاز)، توجه به توان موتور القایی، شرایط کاری، نوع بار و ولتاژ، تضمین‌کننده عمر طولانی و بهره‌وری بالا خواهد بود. اگر برای انتخاب یا خرید شیر پروانه ای ویفری به مشاوره تخصصی نیاز دارید، کارشناسان راد پایپ آماده پاسخگویی به سوالات شما هستند.
سوالات متداول
- تفاوت موتور القایی سه فاز و تکفاز چیست؟
سه فاز بازده و توان بالاتری دارد و برای صنایع مناسب است؛ تکفاز بیشتر در لوازم خانگی و مصارف کوچک به کار میرود.
- آیا موتور القایی نیاز به نگهداری ویژه دارد؟
نگهداری دورهای، تمیز کردن و بررسی یاتاقانها کافی است؛ به دلیل نداشتن جاروبک، استهلاک کمتری دارد.
- سرعت واقعی موتور القایی چقدر است؟
سرعت با فرمول ۱۲۰*فرکانس تقسیم بر تعداد قطب محاسبه میشود و همیشه کمی کمتر از مقدار تئوری است.
- مزایای موتور القایی نسبت به موتورهای خاص چیست؟
سادگی، هزینه پایین، دوام بالا و راندمان انرژی مهمترین مزایا هستند.
- آیا موتور القایی در هر شرایط آبوهوایی قابل استفاده است؟
بله، با انتخاب مناسب حفاظ و کلاس عایقبندی، این موتورها در محیطهای مختلف کار میکنند.
- چگونه توان موتور القایی را تعیین کنیم؟
توان موتور (بر حسب کیلووات یا اسب بخار) روی پلاک موتور درج شده و باید با توجه به نیاز بار انتخاب شود.
- آیا امکان کنترل سرعت موتور القایی وجود دارد؟
در مدلهای خاص (روتور سیمپیچی) یا با اینورتر، کنترل سرعت امکانپذیر است.
- موتور القایی چه معایبی دارد؟
در حالت عادی کنترل سرعت دقیق سختتر است و راهاندازی اولیه به جریان بیشتری نیاز دارد.
