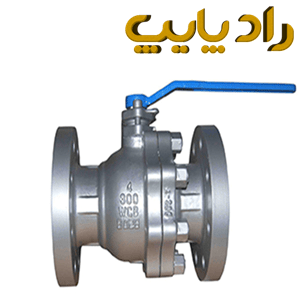

شیر توپی نیپون

شیر توپی نیپون یا بال ولو نیپون با چرخش از صفر تا نود درجه ای مسیر سیال را باز یا بسته یا کنترل می کند، این محصول با برند شیر توپی nippon ساخت کشور ژاپن و چین می باشد.



بال ولو نیپون

بال ولو نیپون BALL VALVE NIPPON با سه نوع اتصال فلنجی، دنده ای، جوشی با جنس های فولاد، استیل، برنجی و غیره برای کاربری و سیال های مختلف مورد استفاده قرار می گیرد.





شیر توپی NIPPON

  • در تمام زاویا می توان نصب شود.
  • امکان تعمیر و تعویض قطعات آن وجود دارد.
  • آببندی در هر دو طرف بال به خوبی انجام می شود.
  • در وندور لیست اکثر کارخانجات و پتروشیمی ها می باشد.
  • شیر توپی نیپون قابلیت نصب انواع عملگر روی آن وجود دارد.
  • تولید قطعات با پیشرفته ترین دستگاه ها موجب افزایش عمر قطعات و کارایی بالای شیر می شود.





نمایندگی شیر توپی نیپون

انواع شیر توپی nippon از سایز 3/8 تا سایز 3 اینچ مطابق کلاس 800 و از سایز 1 اینچ تا 36 اینچ از کلاس 150 تا 1500 را در جنس های مختلف فولاد و استیل با نوع اتصال فلنجی در شرکت راد پایپ عرضه می گردد.



معرفی اجزای بال ولو نیپون

بال ولو نیپون از بدنه، بال، سیت، عملگر، شافت، پکینگ و اورینگ، پیچ و مهره تشکیل شده است که هر کدام از قطعات با توجه به نوع سیال، فشار کاری و درجه حرارت با جنس های مختلف ساخته می شوند.







انواع شیر توپی نیپون

این محصول با توجه به نوع بال( فول بور، ردیوس بور، v بور) بر اساس نوع جنس بدنه(فولادی، استیل با گرید های مختلف، برنجی، برنزی) بر اساس کلاس( از 150 تا 2500) بر اساس عملگر(دستی، گیربکسی، پنوماتیکی برقی) می توان دسته بندی را انجام داد.



شیر توپی فولادی نیپون

شیر توپی فولادی نیپون بر اساس جنس بدنه فولاد با گرید A216 WCB در کلاس های 150 تا 2500 با نوع اتصال فلنجی و فولاد با گرید A105 برای کلاس 800 با نوع اتصال دنده ای یا جوشی عرضه می گردد.







بال ولو استیل نیپون

بال ولو استیل نیپون برای کاربری هایی که سیال و محیط آن خوردنده و یا بهداشتی می باشد با گرید های 304,316,304L,316L با نوع فلنجی با کلاس 150 تا 1500 یا نوع اتصال دنده ای با کلاس 800 تولید می گردد.









بال ولو فول بور نیپون

فول بور یعنی قطر با قطر خط یکسان می باشد و به بیان ساده تر اندازه سوراخ بال با قطر داخلی لوله تقریبا برابر می باشد که سیال با حداکثر حجم و با افت فشار کم عبور می کند.





بال ولو ردیوس بور نیپون

بال ولو ردیوس بور نیپون برای کاهش حجم عبور سیال استفاده می شود و در آن قطر سوراخ بال از قطر سوراخ داخلی لوله کوچکتر می باشد و در نهایت سیال با افت فشار مواجه و حجم سیال کمتری عبور می کند.







تفاوت بال ولو نیپون فلوتینگ با بال ولو ترینیون نیپون چیست؟

بال ولو فلوتینگ نیپون همان طور که از نامش مشخص است از بالا با شافت متصل بوده و از پایین با فشار سیال به سیت چسبیده و آببندی را انجام می دهد.

بال ولو ترینیون نیپون از پایین و بالا توسط شافت و انکودر نگهداری می شود که برای آببندی در فشار های بالا بسیار مناسب می باشد.

E:\رادو پایپینگ\شیرآلات\شیر توپی\شیر توپی نیپون\شیر توپی ترینیون.jpg



قیمت شیر توپی نیپون

قیمت شیر توپی نیپون با توجه به جنس، سایز، نوع اتصال و نوع عملگر متفاوت می باشد سایز 2 با جنس بدنه فولاد و نوع اتصال فلنج کلاس 150 قیمت 810 هزار تومان و بدنه استیل 304 با همین مشخصات قیمت 2.000.000 میلیون تومان می باشد.



قیمت شیر توپی فولادی نیپون

قیمت بر حسب جنس بدنه فولاد A216 GR WCB، با جنس بال استیل 316 با سیت از جنس تفلون و نوع اتصال فلنجی کلاس 150 می باشد.



شرح قیمت(تومان)
قیمت شیر توپی نیپون سایز 1 اینچ 810,000
قیمت بال ولو نیپون سایز 2 اینچ 810,000
قیمت بال ولو نیپون سایز 3 اینچ 1,420,000
قیمت شیر گازی نیپون سایز 4 اینچ 2,390,000
قیمت شیر گازی نیپون سایز 6 اینچ 5,450,000
قیمت شیر گازی نیپون سایز 8 اینچ 9,800,000
قیمت شیر گازی نیپون سایز 10 اینچ 19,900,000
قیمت شیر گازی نیپون سایز 12 اینچ 30,700,000
قیمت شیر گازی نیپون سایز 14 اینچ تماس بگیرید
قیمت شیر گازی نیپون سایز 16 اینچ تماس بگیرید
قیمت شیر گازی نیپون سایز 18 اینچ تماس بگیرید
قیمت شیر گازی نیپون سایز 20 اینچ تماس بگیرید
قیمت شیر گازی نیپون سایز 24 اینچ تماس بگیرید



قیمت بال ولو نیپون

قیمت بال ولو نیپون با مشخصات جنس بدنه فولاد A216 WCB با جنس بال استیل 316 و جنس سیت تفلون با نوع اتصال فلنج کلاس 300 می باشد.



شرح قیمت(تومان)
قیمت بال ولو نیپون کلاس 300 سایز 2 اینچ 1,850,000
قیمت بال ولو نیپون کلاس 300 سایز 3 اینچ 3,300,000
قیمت شیر توپی نیپون کلاس 300 سایز 4 اینچ 4,650,000
قیمت شیر توپی NIPPON کلاس 300 سایز 6 اینچ 9,100,000
قیمت شیر توپی NIPPON کلاس 300 سایز 8 اینچ 17,900,000
قیمت شیر توپی NIPPON کلاس 300 سایز 10 اینچ 30,500,000
قیمت شیر توپی NIPPON کلاس 300 سایز 12 اینچ 64,000,000
قیمت شیر توپی NIPPON کلاس 300 سایز 14 اینچ 167,000,000
قیمت شیر توپی NIPPON کلاس 300 سایز 16 اینچ 195,000,000
قیمت شیر توپی NIPPON کلاس 300 سایز 18 اینچ تماس بگیرید
قیمت شیر توپی NIPPON کلاس 300 سایز 20 اینچ تماس بگیرید
قیمت شیر توپی NIPPON کلاس 300 سایز 24 اینچ تماس بگیرید



قیمت شیر گازی استیل نیپون

C:\Users\RAMA\Desktop\تصاویر محصولات\تصاویر بال ولو\WhatsApp Image 2020-06-22 at 18.33.26.jpeg



قیمت شیر توپی نیپون کلاس 600 قیمت(تومان)
قیمت شیر گازی 1000  وگ استیل نیپون سایز 1/2 اینچ 58,500
قیمت شیر گازی 1000  وگ استیل نیپون سایز 3/4 اینچ 69,500
قیمت شیر گازی 1000  وگ استیل نیپون سایز 1 اینچ 119,000
قیمت شیر گازی 1000  وگ استیل نیپون سایز 1/4 1 اینچ 199,000
قیمت شیر گازی 1000  وگ استیل نیپون سایز 1/2 1 اینچ 245,000
قیمت شیر گازی 1000  وگ استیل نیپون سایز 2 اینچ 365,000
قیمت شیر گازی 1000  وگ استیل نیپون سایز 1/2 2 اینچ 770,000
قیمت شیر گازی 1000  وگ استیل نیپون سایز 3 اینچ 1,250,000
قیمت شیر گازی 1000  وگ استیل نیپون سایز 4 اینچ 1,950,000



استاندارد بال ولو NIPPON

استاندارد طراحی این شیر از کلاس 150 تا 2500 مطابق استاندارد API 6D و استاندارد ابعادی آن مطابق ASME B16.10 و استاندارد فلنج ها مطابق ASME B16.5 , ASME B16.47 می باشد.



E:\رادو پایپینگ\شیرآلات\شیر توپی\شیر توپی نیپون\ابعاد شیر توپی نیپون.jpg



مزایا شیر توپی نیپون

  • سرعت باز و بسته شدن با حداکثر توان انجام می شود.
  • توانایی کارکردن با فشار بالا در مدت زمان طولانی را دارد.
  • برای کنترل جریان با دقت و سرعت مسیر را تنظیم می کند.
  • آببندی بین سیت و بال با دقت 100 درصدی انجام می شود.
  • شافت آن چهار گوش بوده و به راحتی با عملگر مونتاژ می شود.



کاربرد شیر گازی نیپون

از شیر گازی نیپون برای کاربری های مختلف مثل صنعت نفت و گاز و پتروشیمی، پالایشگاه ها، کارخانجات فولاد، سیمان و غیره با جنس های مختلف استفاده می شود.



نمایندگی NIPPON

شرکت نیپون در کشور ژاپن و در سال 1995 با همکاری نیروهای از کشور آمریکا راه اندازی شد و با به کارگیری پیشرفته ترین دستگاه و تجهیزات اولین محصول خود را تولید کرد.

اولین محصول خود را با برند NBV (مخفف بال ولو نیپون) تولید و با پیشرفت در تولید و افزایش تقاضا از طرف پروژها و شرکت های مختلف همزمان چند خط تولید دیگر را ره اندازی کردند.

راد پایپ نمایندگی نیپون در ایران می باشد ، برای خرید این محصول با واحد پایپینگ شرکت راد پایپ تماس بگیرید.
