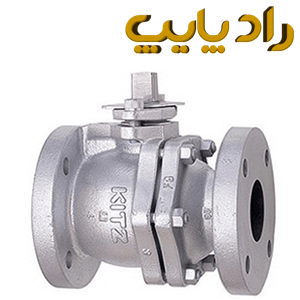

شیر توپی کیتز

شیر توپی کیتز ( BALL VALVE KITZ ) ساخت کشور ژاپن برای قطع و وصل و همچنین کنترل جریان سیال های مختلف با جنس های فولاد، استیل، برنجی، برنزی با نوع اتصال دنده ای، فلنجی، جوشی تولید می گردد.

شیر توپی KITZ را می توان با انواع عملگر های مختلف مثل اهرم، عملگر گیربکس فلکه ای، عملگر پنوماتیک، برقی، هیدرولیکی مونتاژ نمود.

شیر توپی کیتز



نمایندگی شیر توپی کیتز

راد پایپ نمایندگی شیر توپی کیتز فروش شیر توپی KITZ از سایز 1/2 اینچ تا سایز 4 اینچ با جنس برنجی، برنزی، نوع اتصال دنده ای و از سایز 1 اینچ تا سایز 24 اینچ با جنس های فولاد، استیل با نوع اتصال فلنجی کلاس 150 تا 900 عرضه می گردد.

نمایندگی شیر توپی کیتز



شیر توپی KITZ

  • می توان انواع عملگر صفر و یک و یا 4 تا بیست میلی آمپر را با انرژی پنوماتیک یا الکتریکی و غیره مونتاژ نمود.
  • با توجه به تنوع جنس می توان برای انواع سیال ها در کاربری های مختلف می تواند مورد استفاده قرار بگیرد.
  • امکان تعویض قطعات و تعمیر قطعات آن وجود دارد.
  • با کمترین افت فشار درمدل فول بور سیال را عبور می دهد.

بال ولو کیتز

اجزا شیر توپی KITZ از بدنه، توپی، سیت، شافت، پکینگ و اورینگ، پیچ و مهره، عملگر که هر کدام از این قطعات با توجه به نوع سیال، فشار کاری، درجه حرارت می توان از جنس های مختلف تولید شوند.



قیمت شیر توپی کیتز

قیمت شیر توپی کیتز با توجه به نوع جنس، نوع اتصال، کلاس کاری، نوع عملگر آن متفاوت می باشد به عنوان مثال قیمت سایز 2 اینچ بدنه فولادی با توپی استیل 316 و سیت تفلون فلنج کلاس 150 ( 795هزار تومان  و همین مشخصات کلاس 300 قیمت 1.800.000 هزار تومان می باشد).

نمایندگی شیر توپی کیتز

قیمت شیر توپی فولادی کیتز

قیمت شیر توپی فولادی کیتز با مشخصات مطابق بدنه A216 WCB با جنس توپی SS316 و جنس سیت PTFE با فلنج کلاس 150 و تا سایز 8 اینچ با عملگر اهرمی و بالای سایز 8 اینچ با عملگر گیربکسی می باشد.



قیمت شیر توپی کیتز



قیمت شیر توپی کیتز کلاس 150



شرح قیمت(تومان)
قیمت شیر توپی فولادی کیتز سایز 1 اینچ 795,000
قیمت شیر توپی فولادی کیتز سایز 2 اینچ 795,000
قیمت شیر توپی فولادی کیتز سایز 3 اینچ 13,980,000
قیمت شیر توپی KITZ سایز 4 اینچ 23,500,000
قیمت شیر توپی KITZ سایز 5 اینچ 53,500,000
قیمت شیر توپی KITZ سایز 8 اینچ 96,000,000
قیمت شیر توپی KITZ سایز 10 اینچ 195,000,000
قیمت شیر توپی KITZ سایز 12 اینچ 295,000,000
قیمت شیر توپی KITZ سایز 14 اینچ تماس بگیرید
قیمت شیر توپی KITZ سایز 16 اینچ تماس بگیرید
قیمت شیر توپی KITZ سایز 18 اینچ تماس بگیرید
قیمت شیر توپی KITZ سایز 20 اینچ تماس بگیرید
قیمت شیر توپی KITZ سایز 24 اینچ تماس بگیرید



قیمت شیر توپی KITZ

قیمت شیر توپی KITZ با مشخصات جنس بدنه فولاد A216 WCB با جنس توپی استیل 316 با سیت تفلون و نوع اتصال فلنج کلاس 300 می باشد.

قیمت شیر توپی KITZ



قیمت شیر توپی کیتز کلاس 300

شرح قیمت(تومان)
قیمت بال ولو کیتز سایز 2 اینچ کلاس 300 1,800,000
قیمت بال ولو کیتز سایز 3 اینچ کلاس 300 3,200,000
قیمت بال ولو KITZ سایز 4 اینچ کلاس 300 4,580,000
قیمت بال ولو KITZ سایز 6 اینچ کلاس 300 8,900,000
قیمت بال ولو KITZ سایز 8 اینچ کلاس 300 17,500,000
قیمت بال ولو KITZ سایز 10 اینچ کلاس 300 29,800,000
قیمت بال ولو KITZ سایز 12 اینچ کلاس 300 62,000,000
قیمت بال ولو KITZ سایز 14 اینچ کلاس 300 165,000,000
قیمت بال ولو KITZ سایز 16 اینچ کلاس 300 190,000,000
قیمت بال ولو KITZ سایز 18 اینچ کلاس 300 تماس بگیرید
قیمت بال ولو KITZ سایز 20 اینچ کلاس 300 تماس بگیرید
قیمت بال ولو KITZ سایز 24 اینچ کلاس 300 تماس بگیرید



قیمت بال ولو کیتز

قیمت بال ولو کیتز با مشخصات جنس بدنه فولاد، جنس بال استیل 316 با سیت تفلون و نوع اتصال فلنجی کلاس 600 می باشد



قیمت بال ولو کیتز

قیمت شیر توپی کیتز کلاس 600

شرح قیمت(تومان)
قیمت بال ولو کیتز سایز 2 اینچ کلاس 600 2,600,000
قیمت بال ولو کیتز سایز 3 اینچ کلاس 600 3,985,000
قیمت بال ولو کیتز سایز 4 اینچ کلاس 600 6,400,000
قیمت بال ولو کیتز سایز 6 اینچ کلاس 600 14,900,000
قیمت بال ولو کیتز سایز  8 اینچ کلاس 600 33,000,000
بال ولو کیتز سایز 10 اینچ کلاس 600 49,500,000
قیمت شیر گازی کیتز سایز 12 اینچ کلاس 600 تماس بگیرید
قیمت شیر گازی کیتز سایز 14 اینچ کلاس 600 تماس بگیرید
قیمت شیر گازی کیتز سایز 16 اینچ کلاس 600 تماس بگیرید
قیمت شیر گازی کیتز سایز 18 اینچ کلاس 600 تماس بگیرید
قیمت شیر گازی کیتز سایز 20 اینچ کلاس 600 تماس بگیرید
قیمت بال ولو KITZ سایز 24 اینچ کلاس 300 تماس بگیرید



انواع شیر توپی KITZ

برای دسته بندی انواع شیر توپی KITZ می توان با توجه به جنس (فولادی، استیل با گرید های مختلف، برنجی، برنزی و غیره)، عملکرد (فول بور، ردیوس بور، V بور) نوع اتصال( فلنجی، دنده ای، جوشی)، نوع عملگر ( اهرمی، گیربکسی، پنوماتیک، برقی)و بر اساس نوع مونتاژ ( سایدن تری و تاپنتری)دسته بندی می شوند.

شیر توپی فولادی کیتز

شیر توپی فولادی کیتز که با توجه به نوع تولید ریخته گری با جنس A216 WCB و با نوع تولید فورج با جنس فولاد با گرید A105 با نوع اتصال فلنجی، دنده ای، جوشی تولید می گردد.

شیر توپی کلاس 150 کیتز

شیر توپی کلاس 150 کیتز مطابق استاندارد API 608 با نوع اتصال فلنج دار کلاس 150 مطابق ASME B16.5 با جنس های مختلف با فولاد، استیل، برنزی و غیره برای کاربری های مختلف تولید می گردد.

شیر توپی کلاس 150 کیتز

شیر توپی کلاس 150 کیتز



سایزشیرتوپی کیتز اتصال فلنجی
اینچ میلیمتر d H D1 L
1/2 15 0.55 4.53 6.30 4.25
3/4 20 0.75 4.72 6.30 4.62
1 25 0.95 5.28 7.09 5.00
1 1/2 40 1.50 5.63 9.06 6.50
2 50 1.97 5.98 9.06 7.00
2 1/2 65 2.52 8.11 15.75 7.50
3 80 3.00 8.39 15.75 8.00
4 100 3.94 10.08 18.11 9.00
6 150 5.95 12.60 39.37 15.50
8 200 7.95 16.34 59.06 18.00



بال ولو کلاس 300 KITZ

بال ولو کیتز کلاس 300 از لحاظ ابعادی و از از نوع فلنج با کلاس 150 متفاوت می باشد.

بال ولو کلاس 300 KITZ



سایز  شیرتوپی کیتز اتصال فلنجی
اینچ میلیمتر d H D1 L
1/2 15 0.55 4.53 6.30 5.50
3/4 20 0.75 4.72 6.30 6.00
1 25 0.95 5.28 7.09 6.50
1 1/2 40 1.50 5.63 9.06 7.50
2 50 1.97 5.98 9.06 8.50
2 1/2 65 2.52 8.11 15.75 9.50
3 80 3.00 8.39 15.75 11.12
4 100 3.94 10.08 29.50 12.00
6 150 5.95 12.60 39.37 15.88
8 200 7.95 16.34 59.06 19.75



کاربرد شیر توپی KITZ

با توجه با جنس، نوع اتصال، انواع عملگر و توپی های مختلفی تولید می شود از این شیر می توان برای کاربردهای مختلف در مکان هایی همانند پتروشیمی، پالایشگاه، کارخانه هایی مثل فولاد، سیمان، خودرو و غیره نصب و استفاده شود.



شیر توپی برنزی کیتز

شیر گازی برنزی کیتز برای سیال های همانند آب شور دریا با اتصال دنده ای یا با حنس آلومینیوم برنز با نوع اتصال فلنجی تولید می گردد.

شیر توپی برنزی کیتز



مشخصات فنی شیر توپی کیتز

طراحی این محصول با توجه به جنس و نوع کاربری مطابق استاندارد های API608 , BS 5351 طراحی و مطابق استاندارد API598,API-6D تست انجام می شود.

استاندارد ابعادی ASME B16.10 و استاندارد فلنج برای نوع اتصال فلنجی مطابق ASME B16.5 تا سایز 24 اینچ و از سایز 26 به بالا مطابق استاندارد ASME B16.47 می باشد.



خرید شیر توپی کیتز

برای خرید انواع شیر توپی KITZ از سایز 1/2 اینچ تا سایز 24 اینچ با واحد پایپینگ شرکت راد پایپ تماس بگیرید.
