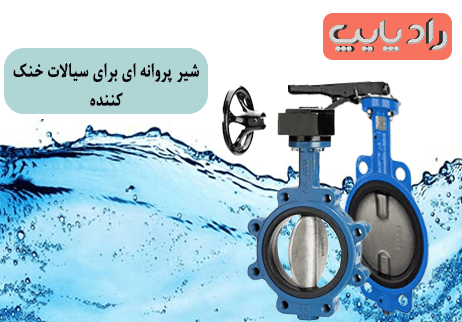

شیر پروانه ای چیست؟ این نوع شیرها در گروه شیرآلاتی هستند، که حرکت چرخشی دارند و ربع نوبت می چرخند. این نوع شیر مانند سایر شیرآلات صنعتی برای تنظیم کردن و توقف و رها سازی جریان سیالات هستند.
اصطلاح پروانه ای برای چیست؟
اصطلاح پروانه به این علت است، که دریچه ای پروانه ای که در واقع یک نوع دیسک است، در این نوع از شیر ها وجود دارد، که به یک میله متصل می شود و این میله دیسک را 90 درجه می چرخاند و دریچه پروانه ای باز و بسته می شود.
اجزای اصلی یک شیر پروانه ای
-
بدنه شیر:
بدنه شیر پروانه ای از نظر اندازه متناسب با دو فلنگ لوله ای است، که رایج ترین طراحی بدنه در نوع توشه و ویفر است.
-
دیسک دریچه ای پروانه:
ديسک قطعه ای در شیرآلات پروانه ای است، که می تواند، جریان را متوقف کند. دیسک دریچه به سبب بهبود جریان سیالات، آب بندی و عامل تور، تغییراتی در طراحی و جهت گیری آن بوجود می آید.
اجزای اصلی یک شیر از نوع پروانه ای
-
ساقه شیر:
ساقه شیر پروانه ای از طرح شفت یک تکه و دو تکه درست شده است، تا در طراحی ساقه پتانسیل گالینگ وجود داشته باشد، تا در برابر خوردگی ها مقاوم باشد.
-
صندلی دریچه پروانه:
معمولا این صندلی برای خاموش کردن و بستن کاربرد دارد. دریچه پروانه ای از تداخل بین لبه دیسک و صندلی جلوگیری می کند و ممکن است، صندلی به صورت پیوند، فشرده و یا قفل شده به بدنه شیرآلات پروانه ای متصل باشد.
مزیت های شیر پروانه ای؟
شیرهای پروانه ای به خاطر مزیت هایی که در زیر به آن ها اشاره می کنیم، در صنعت محبوب هستند. این نوع شیرها تنها دو قسمت مرطوب شده دارند، که با آن ها طیف وسیعی از پوشش دریچه در دریچه های پروانه ای را از جریان سیالات دور می کنند که در شیرهای دیگر برای این منظور از مواد گران قیمت برای جلوگیری از جریان سیالات استفاده می شود که در کاربری های مختلف استفاده می شود.
مزیت های شیرآلات پروانه ای
قطعات موجود در نوع پروانه ای شیرآلات؟
این نوع شیرها به خاطر سیستمی که دارند، در بسیاری از کاربری ها استفاده می شود.
قطعات موجود در شیرآلات پروانه ای:
- دسته ها
- چرخ دنده ها
- عمل کننده های خودکار برای بهره برداری
- شیرهای پروانه ای که توان جریان بالا را دارند، برای استفاده در واحدهای کوچکتر جریان سیالات نیز کاربری دارند و به صورت قابل توجهی وزن و هزینه و نیاز در فضا را کاهش می دهند.
شیرهای پروانه ای که با اندازه کوچکتر هستند، معمولا به صورت دستی باز و بسته می شوند، اما نمونه های بزرگتر معمولا موتوری هستند.
دریچه پروانه ای
دريچه پروانه مرکز اساسی دریچه های دیگر است، که در شیرآلات پروانه ای استفاده شده است. دریچه پروانه ای در ساقه این نوع شیرآلات قرار دارد و از خط مرکزی دیسک عبور می کند، که نقش یک شیر افست صفر را بر عهده دارد.
دریچه پروانه ای یکی از اجزای شیر پروانه ای است و چها جزء اصلی شیر عبارتند از :
- بدنه
- دیسک
- ساقه
- و صندلی
مزیت دریچه های پروانه ای در انواع شیر پروانه ای؟
طراحی دریچه های پروانه ای به منظور نصب و نگهداری و سرویس شیرها است، که انجام این عمل را بر روی شیرها آسان تر می کنند.
صندلی در دریچه های پروانه ای
در شیر پروانه ای دریچه پروانه ای یک صندلی دارد، که در مناطق مختلف با طرح های مختلف تولید می شود. البته تولید کنندگان نیز با توجه به نیازها طراحی و تولید می کنند. صندلی PTFE انعطاف پذیر و تک تک است. اهمیت صندلی تک تک در این است، که هیچ حلقه O یا چشمه فلزی وجود ندارد، تا دما یا شرایط خورنده ای باعث شود، صندلی در معرض خوردگی قرار گیرد. اگر مقطع کامل صندلی تحت فشار باشد، صندلی از انحراف طبیعی دیسک که تحت فشار است، پیروی می کند.
صندلی در دریچه های پروانه ای
شیر پروانه ای برای چه کاربری هایی است؟
برخی از شیرآلات پروانه ای پهن هستند و کاربرد های معمولی این نوع شیرها عبارتند از
- تأمین آب
- تصفیه فاضلاب
- خدمات دوغاب
- حفاظت از آتش
- تأمین هوا و گاز
- خدمات خلأ
- سیستم روغن کاری
- صنایع شیمیایی و نفتی
- سیستم های دست زدن به سوخت
- تولید برق
- خدمات بخار
- فرآوری های مواد غذایی
- داروسازی
- سیستم های دریایی
- کاربرد شیر بهداشتی
و مناسب برای کاربردهای:
- کاربردهای بار ثابت
- برنامه های کاربردی محدود کننده فضا
- دریچه های خدشه دار
